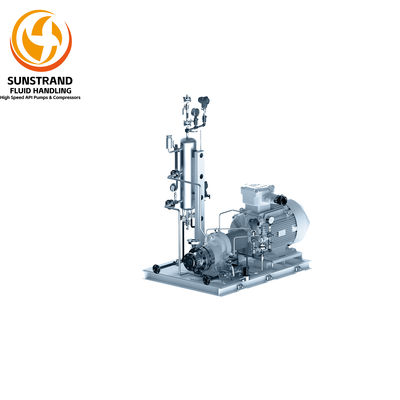

SFH-W3 Przemysłowe pompy słonecznikowe Pompy wysokiej prędkości montowane poziomo

Opis produktu:

Pompy serii SFH-W to pompy odśrodkowe typu wspornikowego, montowane poziomo, wysokoobrotowe, składające się głównie z przekładni silnikowej, korpusu pompy, systemu smarowania i płyty podstawy. Są stabilne, niezawodne, kompaktowe, łatwe w konserwacji i mają długą żywotność. Pompy serii GSB-W5/79 są wyposażone we stabilizatory przepływu zwrotnego, które poprawiają wydajność pompy w sekcji niskiego przepływu i rozszerzają zakresy regulacji przepływu. Wysokoobrotowy wał jest wyposażony w zaawansowane dwukierunkowe łożyska ślizgowe, które zapewniają długotrwałą pracę pomp pod ciśnieniem ssania do 10,0 MPa

Cechy:

• Nazwa produktu: Pompa pozioma wysokoobrotowa SFH-W3
• Prędkość: Do 6700^14900 obr./min
• Wysokość podnoszenia: Do 650 m
• Moc silnika: Do 132 kW
• Materiał: Żeliwo, stal nierdzewna, stal duplex
• Zakres ciśnienia: Do 6 bar

Wysokoobrotowe pompy odśrodkowe, Wysokoobrotowe sprężarki odśrodkowe, Wysokoobrotowe sprężarki odśrodkowe

Parametry techniczne:

 Wykresy wydajności pompy poziomej wysokoobrotowej SFH-W

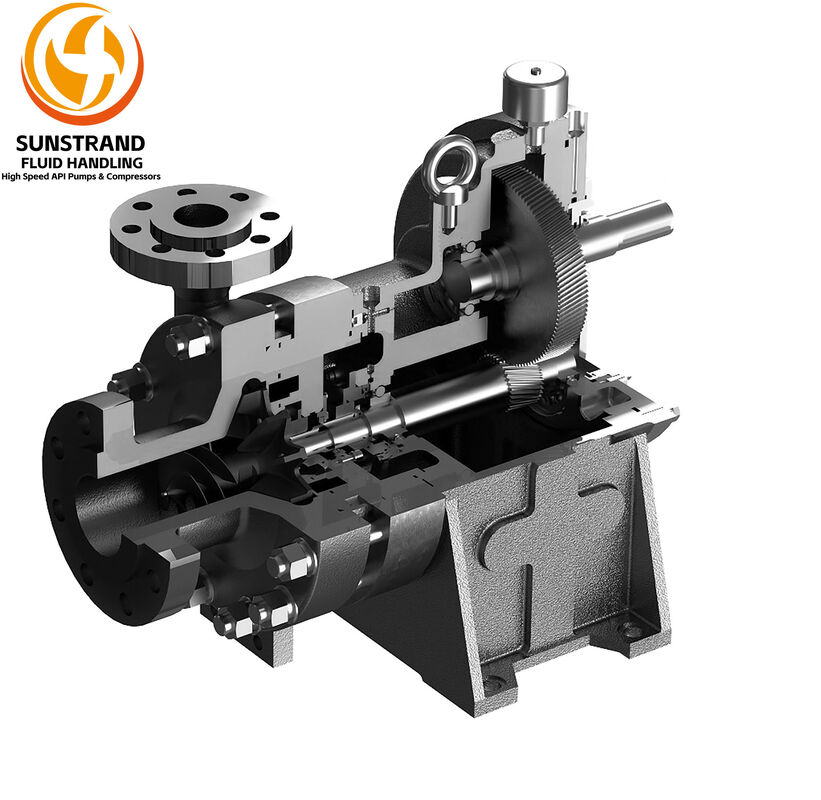

Wysokowydajna przekładnia:

Obudowa przekładni i wał zębate są kluczowymi elementami pompy. W związku z tym procesy obróbki cieplnej są złożone, a dokładność obróbki i tolerancje pasowania są rygorystyczne. Po latach wysiłków opracowano zestaw kompletnych i sprawdzonych w czasie procesów produkcyjnych. Zgodnie z tymi przepisami ściśle kontrolowany jest skład chemiczny i obróbka cieplna odlewów, przeprowadzane są wielokrotne zabiegi stabilizacyjne po wstępnej obróbce przekładni, aby zapewnić wysoką wytrzymałość i stabilność. Każda gotowa część jest ściśle testowana, rejestrowana i archiwizowana w celu zapewnienia identyfikowalności.

Wysokowydajne łożyska ślizgowe:

Wiele serii samodzielnie opracowanych łożysk ślizgowych można elastycznie łączyć, aby zaspokoić różne zastosowania. Pomyślny rozwój łożysk osiowych, promieniowych i ślizgowych, odpowiednich do pracy pod wysokim ciśnieniem ssania i w warunkach dużego obciążenia, znacznie poprawia stabilność i niezawodność pomp wysokoobrotowych i poszerza ich zakres zastosowań.

Optymalizacja sekcji przepływowej:

Induktor, wirnik, dyfuzor i korpus pompy, które są głównymi elementami sekcji przepływowej, są optymalizowane za pomocą oprogramowania CFD

Pakowanie i wysyłka:

Opakowanie produktu:

• Jedna pompa pozioma wysokoobrotowa SFH-W3
• Instrukcja obsługi i montażu
• Instrukcje bezpieczeństwa i ostrzeżenia

Wysyłka:

• Wysyłka w ciągu 6 miesięcy
• Waga przesyłki: 75 kg
• Wymiary przesyłki: 120*80*100 cm (zależne od każdej pompy)
• Przewoźnik: UPS lub FedEx lub Cargo
• Opcje wysyłki: Standardowa lub ekspresowa

 Serwis

Serwis pogwarancyjny jest wykonywany przez dobrze wyszkolonych i wykwalifikowanych techników, zdolnych do szybkiego rozwiązywania wszelkich problemów technicznych wynikających podczas instalacji, uruchomienia i produkcji. Dostępny jest zapas części zamiennych i szybka dostawa dzięki naszej koncepcji modułowej konstrukcji

Stanowiska badawcze

Profesjonalne stanowiska badawcze sprężarek, wyposażone w wysokowydajne i precyzyjne systemy akwizycji danych, przeprowadzają testy wydajności i pracy. Główne systemy obejmują: 1) system testowania pomp; 2) system testowania łożysk wysokoobrotowych; 3) system testowania integralnej pompy oleju smarującego; 4) system testowania dynamiki wirnika; i 5) system testowania wydajności turbiny. Każda dostarczona pompa przeszła testy wydajności i pracy przed wysyłką, aby zagwarantować bezproblemową pracę na miejscu. Trzy stanowiska do testowania pomp działają niezależnie, każde o mocy 355 kW, 1100 kW i 4000 kW. Każdy taki system działa w obiegu zamkniętym, z systemem chłodzenia obiegu, aby zapobiec wzrostowi temperatury podczas testów, który może wpłynąć na proces testowania i dokładność pomiarów. Zastosowane normy: . Niepewność testu energii pompy jest lepsza niż klasa 1.
