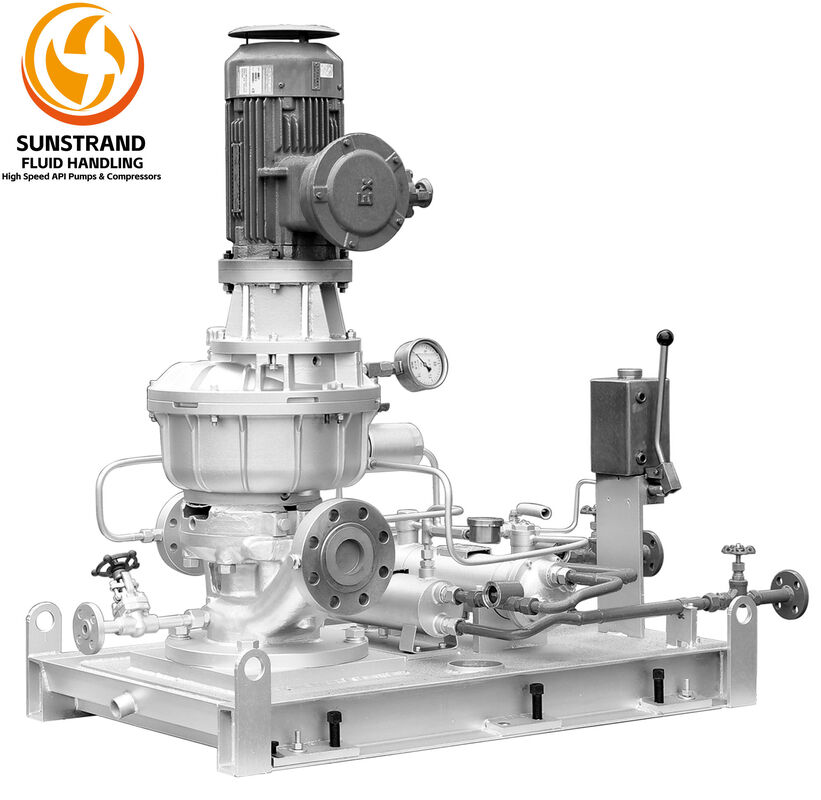

Pompy zintegrowane z przekładnią LMV 322 OH6 API

Name: Pompy zintegrowane z przekładnią LMV 322 OH6 API
Brand: Sunstrand Fluid Handling Co., Ltd.(China)
SKU: LMV 322
Availability: InStock

Nazwa marki:	Sunstrand
Numer modelu:	LMV 322
MOQ:	1
Ceny:	negocjowalne
Warunki płatności:	T/T
Możliwość zaopatrzenia:	10 zestawów/miesiąc

Szczegółowe informacje

Opis produktu

Oceny i recenzje

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

IOS9001/IOS9002/CUTR

Nazwa produktu:

Pompy LMV322 API 610 OH6

Maksymalna moc silnika:

37 kW

Funkcja:

Pompy API z zintegrowanym napędem

Temperatura robocza:

-130~+340°C

Maksymalny przepływ:

52M³/H (dostosowane do procesu)

obr./min:

Do 4900-14179

Szczegóły pakowania:

Drzewna obudowa

Możliwość Supply:

10 zestawów/miesiąc

Podkreślić:

Pompy API z układem zintegrowanego zwrotu OH6

Szybkie pompy API z zintegrowanymi przyrządami

Pompy OH6 wysokiej prędkości

Opis produktu

Pompy LMV 322 OH6 z zintegrowaną przekładnią API

Pompy odśrodkowe LMV 322 Wysokowydajne z zintegrowaną przekładnią OH6

Zaprojektowane specjalnie do zastosowań ciężkich zgodnie z API 610 (OH6), Sunstrand LMV 322 stanowi niezawodną alternatywę dla konwencjonalnych pomp wielostopniowych. Przez ponad 18 lat obsługi przemysłu naftowego i gazowego oraz chemii drobnej zaobserwowaliśmy, że zapotrzebowanie na pompy o niskim przepływie i wysokim podnoszeniu wykracza poza proste spełnienie parametrów znamionowych - kluczowa jest teraz długoterminowa stabilność operacyjna.

Na podstawie opinii od 20 000 dostarczonych jednostek pomp na całym świecie, przeprowadziliśmy szereg modernizacji materiałowych w zintegrowanej przekładni i komponentach hydraulicznych LMV322. W rezultacie, przy wysokiej mocy znamionowej 336 kW (450 KM), poziomy wibracji są ściśle kontrolowane do ≤ 2,0 mm/s, co mieści się w granicach API. LMV322 to nie tylko kolejny numer modelu - to udoskonalenie wydajności wynikające z dziesiątek tysięcy obserwacji terenowych. Jego kompaktowa, pionowa konfiguracja rozwiązuje problem osiągania wysokiego ciśnienia różnicowego tam, gdzie poziome układy pomp są ograniczone przez ograniczoną przestrzeń.

Specyfikacje techniczne

Parametr	Wartość
Konfiguracja projektowa	Jednostopniowa, pionowa pompa z napędem zintegrowanym (API 610 OH6)
Maksymalna prędkość	Do 20 000 obr./min (dostosowane do procesu)
Maksymalne podnoszenie	1 828 m (6 000 stóp)
Standard uszczelnienia	Zgodny z API 682, obsługuje plany płukania 11/21/52/53 itp.
Certyfikacja materiałowa	Raporty z badań materiałowych API 3.1, od S-5 (stal węglowa) do A-8 (stal nierdzewna duplex)

Wydajność i przekrój

Kluczowe cechy

1. Rozwiązywanie problemu "lęku przestrzennego" w pompach wysokociśnieniowych

Na platformach morskich lub w modułowych skidach w zakładach chemii drobnej każdy centymetr przestrzeni przekłada się na koszty. Pionowa powierzchnia zajmowana przez LMV 322 zmniejsza wymaganą powierzchnię podstawy o prawie 60% w porównaniu do tradycyjnych, poziomych pomp wielostopniowych API 610 BB2. Dzięki zintegrowanej przekładni przyspieszającej, nie jest potrzebna zewnętrzna przekładnia o dużych rozmiarach, co umożliwia prawdziwie modułową instalację.

2. Obsługa zmienności płynów - doświadczenie z wyboru 20 000 jednostek

Wykorzystując 18-letnią bazę danych kompatybilności płynów i materiałów, wiemy, że awaria uszczelnienia jest największym ryzykiem przy obsłudze amoniaku, tlenku etylenu lub wysokociśnieniowej wody siarkowej. LMV 322 posiada wzmocnioną obudowę łożyska, która skutecznie pochłania wstrząsy związane z przepływem osiowym spowodowane przejściową kawitacją - kluczowe udoskonalenie konstrukcyjne stale optymalizowane na podstawie danych z 20 000 jednostek terenowych.

3. Uproszczona konserwacja klasy API

LMV 322 pozwala technikom na wymianę uszczelnienia mechanicznego i wirnika od góry bez demontażu silnika lub rurociągu procesowego. Ta konstrukcja z wyjmowanym zespołem skraca średni czas naprawy (MTTR) nawet o 70%, znacznie obniżając wysokie koszty nieplanowanych przestojów w zakładach petrochemicznych.

Typowe zastosowania

Rafineria ropy naftowej: Zasilanie hydrokrakingu, refluks dolnej części kolumny atmosferycznej/próżniowej.
Gaz ziemny / LNG: Cyrkulacja wysokociśnieniowa TEG w systemach odwadniania, przeciwciśnienie parownika terminala LNG.
Chemia drobna: Ciągłe transfery reakcyjne pod wysokim ciśnieniem wrażliwych materiałów, takich jak MDI i TDI.
Przemysł lotniczy i obronny: Stoiska do testowania paliw pod wysokim ciśnieniem, systemy napełniania płynami specjalistycznymi.

Pakowanie i wysyłka

Opakowanie produktu:

Jedna wysokowydajna pompa odśrodkowa pionowa LMV322
Instrukcja obsługi i instalacji
Instrukcje bezpieczeństwa i ostrzeżenia

Wysyłka:

Wysyłka w ciągu 6 miesięcy
Waga wysyłkowa: 75 kg
Wymiary wysyłki: 120*80*100 cm (zależne od każdej pompy)
Przewoźnik: UPS lub FedEx lub Cargo
Opcje wysyłki: Standardowa lub ekspresowa

FAQ

Jak kontrolowane jest wydzielanie ciepła przez przekładnię przy wysokich prędkościach?

Stosujemy zgodny z API system smarowania wymuszonego z opcjonalną chłodnicą oleju. Dzięki 18 latom optymalizacji konstrukcji, dokładność zazębienia kół zębatych osiąga klasę AGMA 12, a straty tarcia są o 15% niższe niż w porównywalnych produktach branżowych, zapewniając równowagę termiczną podczas ciągłej pracy.

Jaki jest MTBF uszczelnień mechanicznych w LMV322 jako pompie wysokowydajnej?

Na podstawie 18 lat monitorowania operacyjnego Sunstrand, uszczelnienie mechaniczne LMV322 osiąga średnią żywotność ciągłą wynoszącą > 25 000 godzin. Jest to realizowane dzięki dwóm kluczowym zasadom projektowym: (1) Konstrukcja komory uszczelnienia API 682, która zapewnia odpowiednie odprowadzanie ciepła wokół powierzchni uszczelniających; (2) przekładnia klasy AGMA 12, która minimalizuje ugięcie końca wału, fundamentalnie zmniejszając naprężenia ścinające na powierzchniach uszczelniających.

W warunkach wysokiego ciśnienia różnicowego i niskiego przepływu, jak zapobiega się przegrzewaniu łożysk spowodowanemu siłami promieniowymi?

Jest to klasyczne wyzwanie związane z równoważeniem hydraulicznym. LMV322 wykorzystuje konstrukcję hydrauliczną z dyfuzorem zamiast konwencjonalnej spirali. Dyfuzor przekształca energię kinetyczną z wylotu wirnika w energię ciśnienia w sposób bardziej jednolity, przeciwdziałając w ten sposób nierównomiernym siłom promieniowym w całym zakresie przepływu. W połączeniu z danymi obciążenia wału z 20 000 dostarczonych jednostek, nasze wybrane łożyska oporowe oferują 30% zapas powyżej wymagań teoretycznych, zapewniając niskie temperatury pracy nawet w ekstremalnych warunkach poza projektowymi.

Jak LMV322 radzi sobie z przejściową kawitacją w płynie procesowym?

Wahania ciśnienia ssania są nieuniknione w produkcji petrochemicznej. Sunstrand oferuje niestandardowy induktor o wysokim przepływie dla LMV322. Zmniejsza on NPSHr do 35-50% w porównaniu do konwencjonalnego wirnika. Oznacza to, że nawet gdy ciśnienie na wlocie pompy jest niskie lub płyn jest bliski ciśnienia parowania, system pozostaje wolny od kawitacji, skutecznie chroniąc wirnik i przekładnię przed obciążeniami udarowymi.

Jak udowodnić zgodność materiałową z API 610 (OH6)?

Wiarygodność pochodzi z pełnej identyfikowalności. Każdy LMV322 jest dostarczany z kompletnymi Raportami z badań materiałowych (MTR) zgodnymi z EN 10204 3.1 lub 3.2. Wszystkie odlewy ciśnieniowe podlegają próbom ciśnieniowym i badaniom nieniszczącym (np. radiografii lub badaniom magnetyczno-proszkowym). W przypadku usług siarkowych zawierających H₂S, ściśle przestrzegamy NACE MR0175 / ISO 15156, aby zapobiec pękaniu korozyjnemu naprężeniowemu.

Jak utrzymywane jest smarowanie przekładni podczas awaryjnego wyłączenia?

Jest to kluczowy punkt bezpieczeństwa. System smarowania LMV322 posiada ochronę przed wybiegiem. Oprócz głównej pompy olejowej, możemy dostarczyć pomocniczą pompę olejową o pełnej wydajności zgodnie z wymaganiami API. Nawet w przypadku utraty zasilania zewnętrznego, zintegrowany zbiornik oleju i pozostała warstwa smarna na precyzyjnych kołach zębatych zapewniają, że łożyska nie ulegną suchemu tarciu podczas wybiegu.
